铁氧体电感和共模电感的区别
编辑：谷景电子
大家好，很高兴又和大家见面了，又到了电感小知识分享的时间，今天会给大家分享哪些电感小知识呢？今天给大家分享的是铁氧体电感和共模电感的区别。
在网上小编发现许多朋友分不清铁氧体电感与共模电感，亦或者是，分得清他们的长相，但对二者功能上的差异不了解，今天小编给大家讲解下铁氧体电感与共模电感的差别。
对于共模电感，我们之前也有介绍过：共模电感是插件电感，是共模扼流圈，具有极高的初始导磁率，具有良好的滤波作用。它是一种常用于电脑的开关电源中过滤共模的电磁干扰信号的电感。

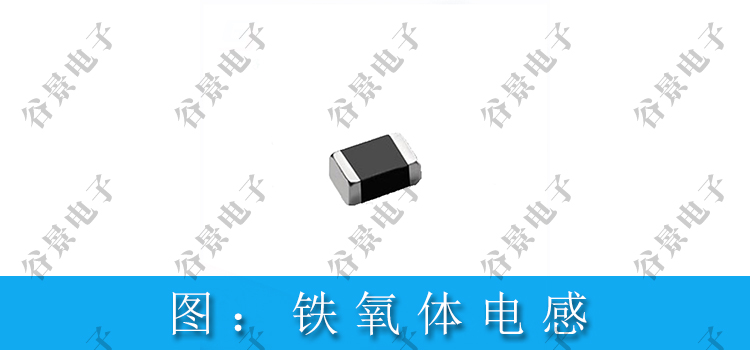

铁氧体电感是一种利用高导磁性材料渗合其他一种或多种金属在2000℃烧聚而成，在低频段，铁氧体电感呈现出非常低的感性阻抗值，不影响产品中有用信号的传输。而在高频段，从10MHz左右开始，阻抗增大，其感抗分量仍保持很小，电阻性分量却迅速增加，当有高频能量穿过磁性材料时，电阻性分量就会把这些能量转化为热能耗散掉。这样就构成一个低通滤波器，使高频噪音信号有大的衰减，而对低频有用信号的阻抗可以忽略，不影响电路的正常工作。不同的铁氧体抑制元件，有不同的最佳抑制频率范围。通常磁导率越高，抑制的频率就越低。此外，与共模电感不同的是，铁氧体电感的体积越大，抑制效果越好。在体积一定时，长而细的形状比短而粗的抑制效果好，内径越小抑制效果也越好。但在有直流或交流偏流的情况下，还存在铁氧体电感饱和的问题，抑制元件横截面越大，越不易饱和，可承受的偏流越大。
对比一下我们就会发现，二者都可以过滤电磁信号的干扰，共模电感应用在电感器以及变压器上的频率会高一点。而铁氧体电感在不同的频率下有不同的阻抗特牲，在低频时阻抗很小，抑制高频于扰信号的同时，成本低廉。
关于铁氧体电感和共模电感的区别，今天就暂时介绍这么多，你是否对它们的区别有了更深的了解呢?欢迎大家关注我们。
