电感问题

屏蔽电感和非屏蔽电感应如何进行区分?

2018-08-20 14:29:56 1958

  相信很多人对于屏蔽电感与非屏蔽电感比较的混淆。根据磁屏蔽性能的不同,产生了屏蔽电感与非屏蔽电感这两种不同的叫法,屏蔽电感中有贴片电感,也有工字电感,同样的非屏蔽电感也是如此。
  那我们如何对屏蔽电感以及非屏蔽电感进行快速区呢?他们之间有哪些区别?下面谷景电子小编将从以下三个方面进行讲述。
  一、外观上区分屏蔽电感与非屏蔽电感
  屏蔽电感外部带有磁屏蔽结构,所以从外观上能看到线圈绕组的一定是非屏蔽电感,屏蔽电感从外观上是看不到线圈绕组的。
  但有一例外需要注意:看不到线圈的不一定是屏蔽电感,也有可能是带有热伸缩套管的工字电感。

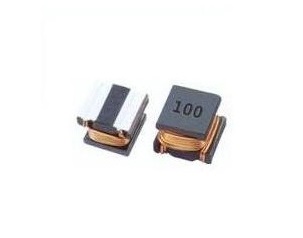

非屏蔽电感

非屏蔽电感

  二、磁路组成结构上区分屏蔽电感与非屏蔽电感
  1.屏蔽电感磁路结构为闭磁路结构:闭磁路结构是由磁性材料组成,磁阻抗非常小,代表磁芯为环形磁芯,是闭磁路结构
  2.非屏蔽电感磁路结构为开磁路:由于磁路组成结构裸露,具有非常明显的气隙,其阻抗比较的大,代表磁芯为U型、EE型磁芯

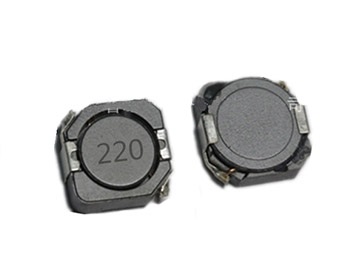

屏蔽电感

屏蔽电感

三、性能上区分屏蔽电感与非屏蔽电感
  1.由于屏蔽电感和非屏蔽电感磁屏蔽结构不同,在相同电感以及工作电流下,屏蔽电感的体积要大于非屏蔽电感。
  2.非屏蔽电感具有高饱磁率、小体积、低阻抗的特点。主要集中在插件电感、部分贴片电感GCD系列(快被屏蔽电感取代)、棒形电感。
  3.屏蔽电感具有大功率、低电阻、大电流的特点。主要用在对EMC有着高要求的电路中,涉及到信号传输,智能计算等等,例如手机、计算机、高品质音响等等。
