贴片电感和贴片磁珠之间的区别
2021-08-19 11:58:53
admin
967
编辑：谷景电子
我们都知道贴片电感具有体积小、品质高、高储能、低电阻的特点，近年来在市场上的使用越来越多，而贴片磁珠我相信对电感行业不了解的小伙伴很多人都没有听到过这个类型的电感。今天我们就来了解一下贴片电感和贴片磁珠之间存在的区别。
我们先来简单认识一下贴片电感和贴片磁珠的特性

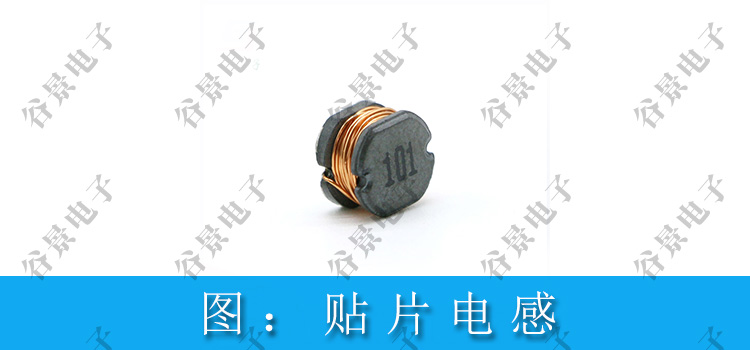

贴片电感的特性：
1. 相对体积小，更适合未来板子空间越来越小的设计要求；
2.适合全自动化生产
3.编带盘装
4.电流大
贴片磁珠的特性：
1.贴片磁珠是一种抗干扰元件，价格低，在滤除高频噪声方面效果显著
2.磁珠的主要原料为铁氧体，高频损耗大，具有很高的导磁率
贴片电感主要应用在电脑显示卡，笔记本电脑，程序设计，以及转换器上。
而贴片磁珠可以广泛应用心思高频开关电源、录像机、电子测量仪器等对噪声要求非常严格的电路中。
在电路中是使用贴片磁珠还是贴片电感主要还在于它的应用。在谐振电路中需要使用贴片电感。而需要消除不需要的EMI噪声时，则使用贴片磁珠。
接下来我们一起了解一下这两者之间的差别： 贴片电感作为一个高阻抗的无功元件，在电路中并不消耗能量，在阻止高频信号的流通的同时，会将其反射回干扰源。而贴片磁珠本身是一个软磁铁氧体磁芯，在电路频率较低时，作用基本类似于贴片电感；但在更高的频率干扰，贴片磁珠等效为耗损电阻，将高频干扰转化为热量形式消耗，而不是和贴片电感一样反射回干扰源，这就是它们之间本质的区别，这也是为什么贴片磁电感的单位是H，而贴片磁珠的单位是Ω。
关于贴片电感和贴片磁珠的区别就介绍的这里，欢迎大家留言评论。
