贴片电感封装尺寸有哪些你知道吗？
2021-09-15 11:11:58
admin
2218
编辑：谷景电子
大家好，很高兴今天又和大家见面了，又到了我们电感知识小分享的时间了，那我们今天要讲什么呢？我们都知道市场上的电感千千万，它们不仅在外观、尺寸、参数等方面不同，应用的场景也不相同，在市场上有一种电感因为它能最大程度的适用于自动化生厂而被大量应用，它就是贴片电感，那么关于贴片电感的封装尺寸有哪些你知道吗？

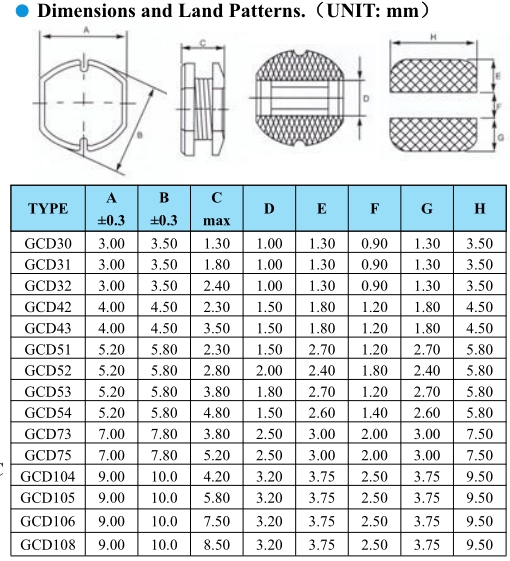

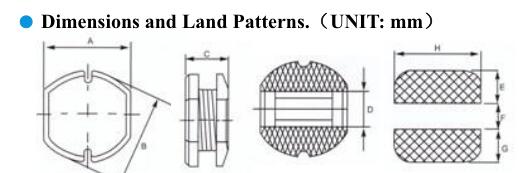

部分贴片电感封装尺寸如下图：
贴片电感又称为功率电感、大电流电感和表面贴装高功率电感。具有小型化，高品质，高储能和低电阻等特性。
我们在市面上能看到很多种电感拥有不一样的外观都被成为贴片电感，那么贴片电感的类型都有哪些呢？
贴片电感分类：
绕线贴片电感：它的电感量范围广从mH到H级别都有，精度高，低损耗，电流大、工艺相对简单、成本低等特点。
叠层贴片电感：它具有良好的磁屏蔽性、烧结密度高、机械强度好。与绕线贴片电感相比，它的尺寸较小，并且采用一体化结构良好的耐热性，不过它的成本相对高、电感量相对较小。
薄膜片式贴片电感：它具有在微波频段保持高Q、高精度、高稳定性和小体积的特性。其内电极集中于同一层面，磁场分布集中，能确保装贴后的器件参数变化不大，在100MHz以上呈现良好的频率特性。
编织型贴片电感：特点是在1MHz下的单位体积电感量比其它片式电感器大、体积小、容易安装在基片上。用作功率处理的微型磁性元件。
贴片电感的应用领域一般为：手机通讯、显示器、DC转换器等。
