共模电感的简介以及制作要求
2020-01-16 16:07:01
3
共模扼流圈 ，共模电感的组成部分，是在一个闭合磁环磁环 上对称绕制方向相反、匝数相同的线圈。常用于过滤共模的电磁干扰，抑制高速信号线信号线 的供应商产生的电磁波向外辐射发射，提高系统的EMC。
模电感在制作时应满足以下要求
(1)线圈磁芯上的导线要相互绝缘，保证在瞬时过电压作用下线圈的匝间不发生击穿短路;
(2)当线圈流过瞬时大电流时，磁芯不要出现饱和;
(3)线圈中的磁芯应与线圈绝缘，以防止在瞬时过电压作用下两者之间发生击穿;
(4)线圈应尽可能绕制单层，这样做可减小线圈的寄生电容，增强线圈对瞬时过电压的承受能力。
通常情况下，同时注意选择所需滤波的频段，共模阻抗越大越好，因此我们在选择共模电感时需要看器件资料，主要根据阻抗频率曲线选择。另外选择时注意考虑差模阻抗对信号的影响，主要关注差模阻抗，特别注意高速端口。

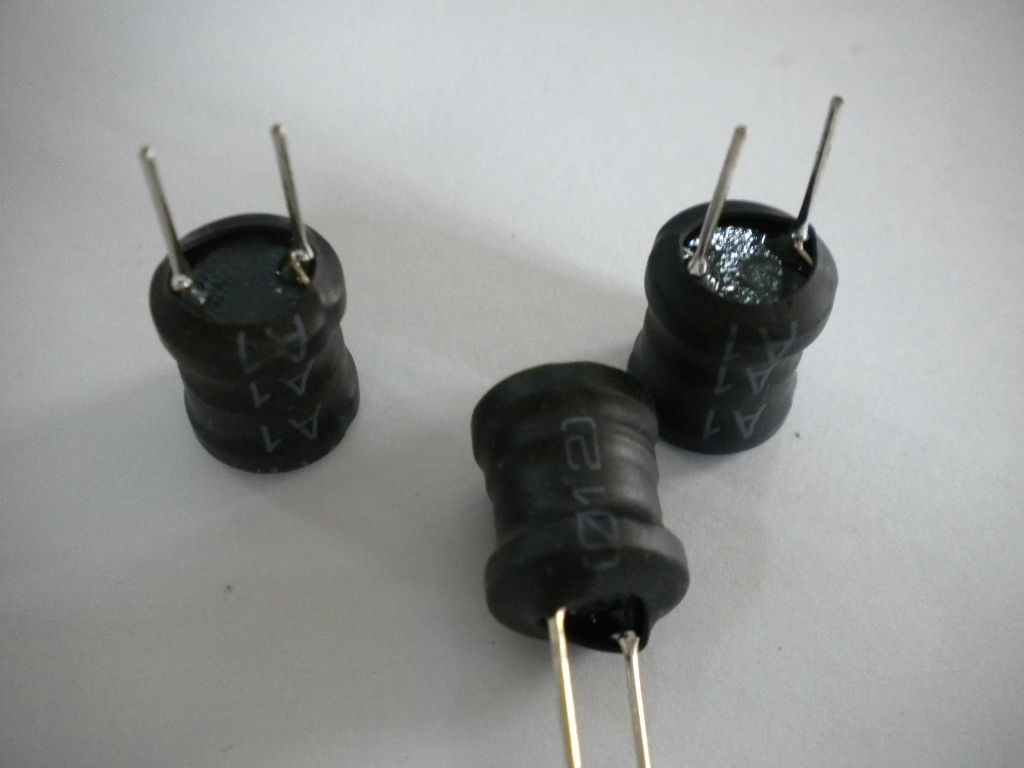

色环电感，插件电感，工字电感，共模电感，电感线圈，一体成型电感的电感生产厂家-苏州谷景电子。
